CompactSmoke™ 10-20A brandcentral med touchskærm til konfiguration af brand- og komfortventilation i op til 10 rum / zoner

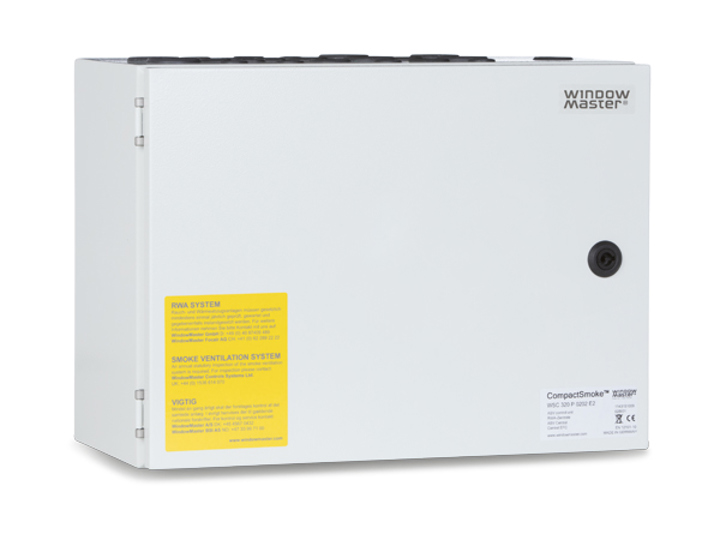

WSC 310 / 320 PLUS
- Kompact brandcentral
- 10A eller 20A
- Op til 10 brandgrupper / 10 komfortgrupper
Om WSC 310 / 320 PLUS
Hovedfunktioner
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
Brandventilation iht. EN 12101-10
Produktet kan anvendes til brandventilation iht. EN 12101-10 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
230V nominel driftsspænding
Produktet bruger en nominel driftsspænding på 230V
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente digitale kommunikation.
-
BACnet
Produktet er BACnet-kompatibelt, BTL testet og understøtter denne BUS-kommunikation.
-
KNX certificeret
Produktet er KNX certificeret og understøtter denne BUS-kommunikation.
-
Brandventilation iht. ISO 21927-9
Produktet kan anvendes til brandventilation iht. ISO 21927-9 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
±24VDC motorer
Produktet anvendes med ±24V motor.
Produktdetaljer
Brandcentral til brand- og komfortventilation
Kompakt brandcentral WSC 310 PLUS hhv. WSC 320 PLUS til styring af ±24V DC og MotorLink® vinduesmotorer med et samlet strømforbrug på max. 10A hhv. 20A.
Anvendes i mindre og mellemstore bygninger samt i bygningsafsnit som f.eks. trappeopgange og restaurationer.
Centralerne har
- op til 10 røgzoner / 10 komfortgrupper
- 10A eller 20A
Touchskærm
Centralen har en indbygget 2½“ LCD touchskærm, der gør det let at konfigurere, idriftsætte og servicere centralen – også uden brug af PC. Eventuelle fejl i systemet beskrives præcist på skærmen, så fejlfinding og idriftsættelse lettes.
Åbningshastigheder
Med denne central kan vinduesmotorerne køre med op til tre forskellige åbningshastigheder afhængigt af motortype :
a) ±24V DC standard motor - 1 hastighed (brand)
b) MotorLink® motor - 2 hastigheder (brand/manuelt betjent)
c) MotorLink® motor og bus-kommunikation - 3 hastigheder
(brand/manuelt betjent/automatisk)
Hastighedstyper
Brand: En hurtig hastighed ved brandventialtion og sikkerhedsfunktioner. Brandventilationen har altid 1.prioritet
Manuelt betjent: En hurtigere og hørbar hastighed ved manuel betjening ved komfortventilation
Automatisk: En langsom og stort set lydløs hastighed, når de styres automatisk ved komfortventialtion
Nem kabelføring
Brugen af bus-teknologi til brandtrykkene gør, at behovet for kabelføring i bygningen mindskes betragteligt. Brandtryksbussen idriftsættes direkte på centralens touchskærm.
Vindretningsafhængig brandventilation
Brandcentralen kan indstilles, så åbning og lukning af vinduerne sker på baggrund af vindretning og -hastighed. Herved kan facaderne benyttes effektivt som del af brandventilationen uden tilkøb af ekstra moduler udover vindretningssensor.
Bus-kommunikation
Komfortstyring også mulig via buskommunikation KNX, BACnet IP og BACnet MS/TP sammen med f.eks. NV Comfort® eller NV Advance®.
Certificering
Centralerne er certificeret i henhold til EN 12101-10.
Specifikationer
| Udgangsstrøm | 10 - 20 |
| Feltbus | BacNet KNX ModBus |
| Motorgrupper | 2 motorgrupper 10 motorgrupper |
| Motorlinjer | 2 motorlinjer 10 motorlinjer |
| Kaplingsklasse | 54 |
| Materiale | Metalhus |
| Farvemuligheder | Grå (RAL 7035) |
Levering inkluderer
Brandcentral: WSC 310 PLUS (10A) eller WSC 320 PLUS (20A). Leveres med: WSA 501 (10kΩ-modstand, pakke a 10 stk) WSA 510 motorendemodul (WSC 310 / 320: 2 stk., WSC 320 1012: 10 stk.) Nødstrømsbatterier (WSC 310: 2 x WSA 007, WSC 320: 2 x WSA 012)Downloads
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
Læs mere
