Design- og driftsoptimerende ventilation i Scion DTU i Hørsholm

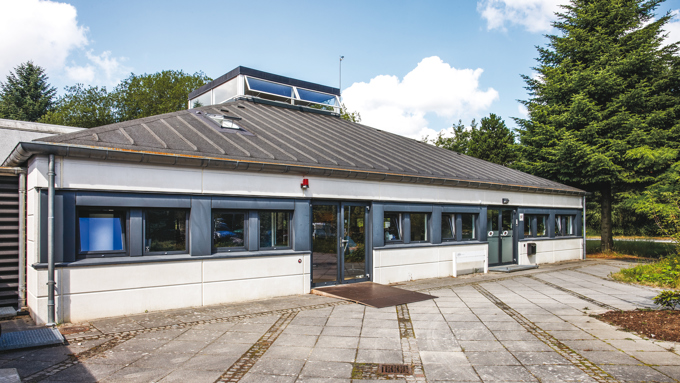

Scion DTU forskerpark har eksisteret siden 60’erne og spreder sig over et etageareal på ca. 185.000 m2 fordelt i Hørsholm og Lyngby, med mulighed for udvidelse. I forbindelse med implementering af ventilation i to af parkens eksisterende pyramideformede kontorhuse faldt valget på naturlig ventilation. Det første kontorhus stod klar i sommeren 2010 og det næste otte år senere i 2018. Kontorhusenes samlede areal er hver især 400 m2 og de er designet til 25 medarbejdere. Kontorlandskaber, møderum, hjørnekontorer og opholdsrummet, som er placeret i midten af bygningerne, ventileres ved naturlig ventilation – et samlet areal på 375 m2.
Besøg dette projektLøsning
Lokation
Hørsholm, Danmark
Sektor
Erhvervsbygninger
Projekttype
Nybyggeri
Effektiv naturlig ventilation

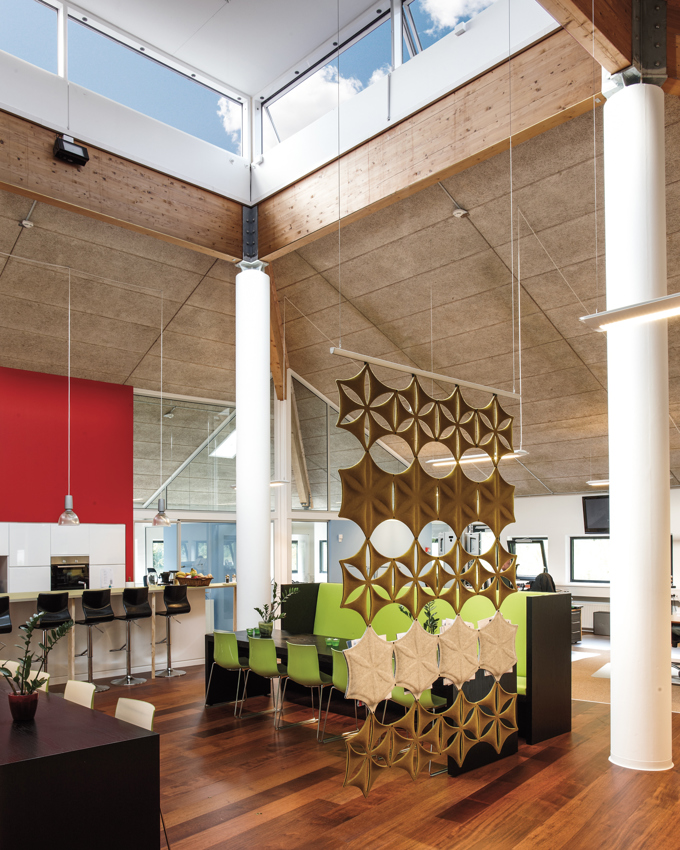

Kontorlandskaberne og opholdsrummet er i åben forbindelse med hinanden og ventileres sammen via automatisk styrede vinduer i to niveauer. De nedre vinduer er placeret i facaden, mens de øvre vinduer er placeret i ovenlysbåndet øverst i lokalet. Møderum samt hjørnekontorer ventileres ligeledes via automatisk styrede vinduer i to niveauer. Som følge af højdeforskellen mellem de automatisk styrede vinduer er det overvejende ventilationsprincip opdriftsventilation. Opdriftsventilationen drives særligt af temperaturforskelle mellem inde og ude, men også af vinden. Den friske luft strømmer primært ind via vinduerne i facaden, fordeler sig i lokalerne, for derefter at stige til vejrs, således luften forlader bygningen via vinduerne placeret øverst i lokalerne.
"I Ejendomsselskabet Scion DTU ønsker vi at differentiere os og vi benytter de nyeste teknologier, således vores bygninger drives med tanke på miljøet og med god driftsøkonomi. Det var derfor oplagt for os at etablere naturlig ventilation i forbindelse med implementering af ventilation i vores pyramideformede kontorhuse. Valget faldt desuden på naturlig ventilation, da denne løsning viste sig at være ca. 15% billigere at etablere end mekanisk ventilation. Endelig var det til stor glæde for arkitekten at slippe for synlige kanaler i det flotte pyramideformede rum, idet den naturlige ventilation foregår via de eksisterende vinduer.“
Frederik Nielsen
Projektleder, Ejendomsselskabet Scion DTU
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
Læs mere
Intelligent ventilation

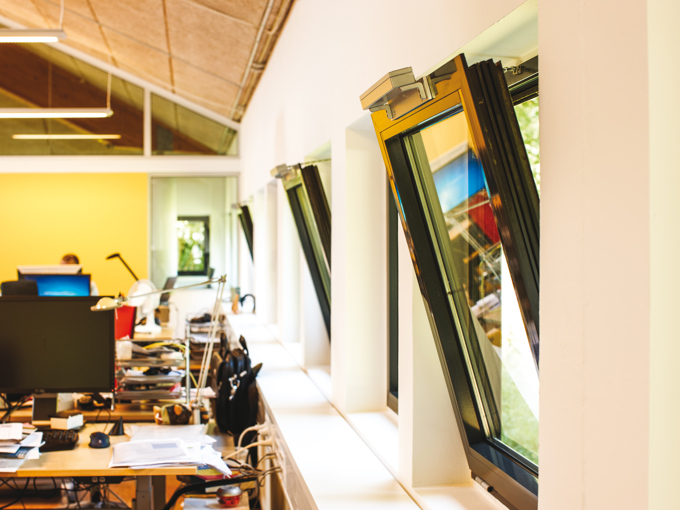

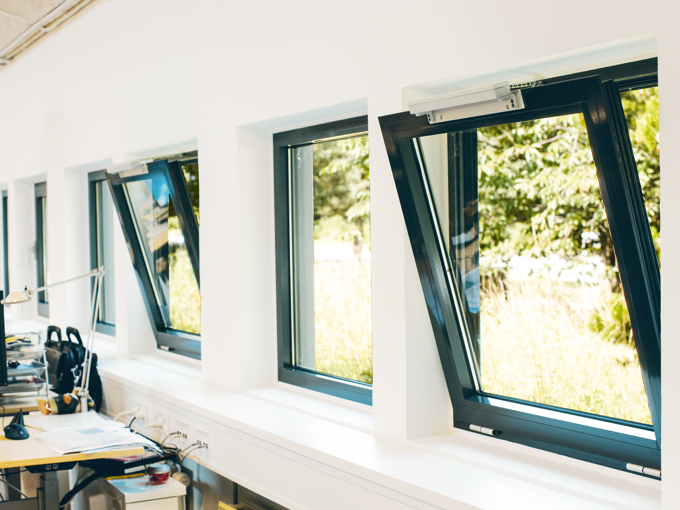

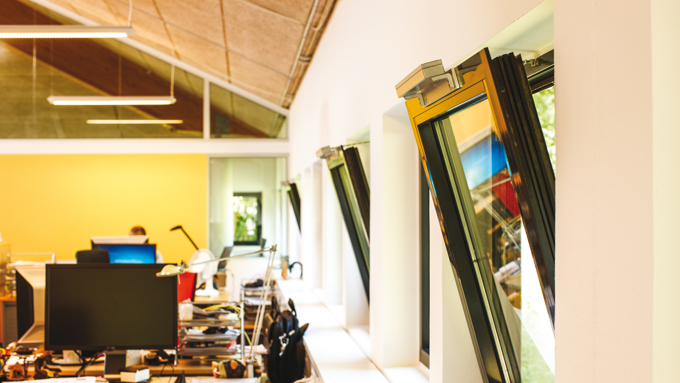

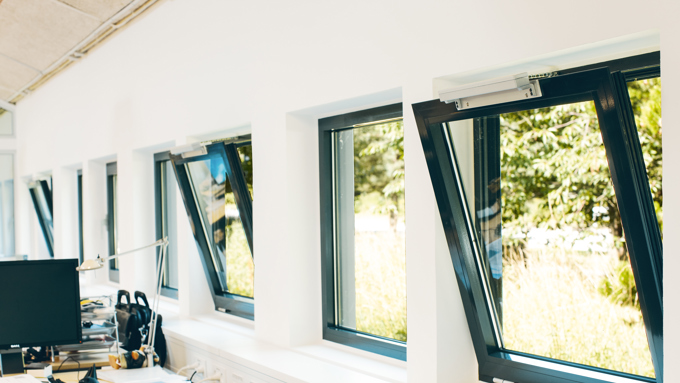

Der er i alt 10 facadevinduer med WMX 804 kædemotor og 8 ovenlysvinduer med WMX 826 kædemotor, alle med MotorLink® teknologi. Vinduerne styres automatisk via NV Comfort®, og huset er inddelt i 8 ventilationszoner, som reguleres individuelt bl.a. via temperatur og CO2 målinger i den enkelte zone. Nær de automatisk styrede facadevinduer findes manuelle betjeningstryk således, at medarbejderne kan overstyre vinduerne. Efter 30 min aktiveres den automatiske styring igen. Det giver stor tilfredshed hos medarbejderne at kunne overstyre automatikken.
