Høje LEED-ambitioner hos UBC Arts Students Centre i Vancouver

I slutningen af 2021 åbnede denne multifunktionelle bygning for kunststuderende ved UBC, Vancouver. Centret er et elevdrevet initiativ designet af Leckie Studio Architecture + Design, og det blev bygget med bæredygtighed i tankerne. Et af initiativerne i denne sammenhæng er intelligent styrede vinduer i alle områder, der bruges til daglig naturlig ventilation og natkøling. Områderne indeholder også mekanisk ventilation, hvilket gør ventilationskonceptet til en energieffektiv hybrid løsning. Integral Group Vancouver var i spidsen for bygningens ventilationsdesign, og anvendte den innovative tilgang til bygningens automatiske naturlige ventilationssystem.

Besøg dette projekt

Løsning

Hybrid ventilation , Brandsikringssystem integration

Lokation

Vancouver, Canada

Sektor

Skoler & Institutioner

Projekttype

Nybyggeri

Styring

NV Embedded

Produkter

WCC 310 / 320 PLUS UL, WMX 814, WMU 831

År

2021

Naturlig ventilation i en bygning med LEED Gold som mål

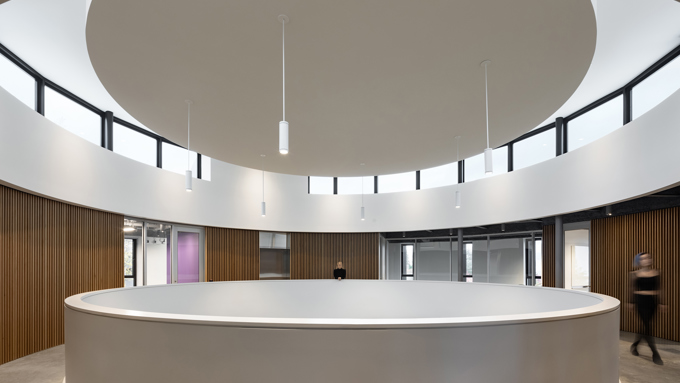

Centret er fordelt på tre etager med et samlet nettoareal på cirka 1025 m² og rummer funktioner som café, galleri, mødelokaler og fællesarealer til socialt samvær. Bygningen blev designet med henblik på at opnå en LEED Gold certificering. Til denne bæredygtige bygning har WindowMaster leveret og idriftsat NV Embedded® - et naturligt ventilationssystem, som vil blive brugt til indeklimastyring, når CTS-anlægget har vurderet naturlig ventilation egnet. Bygningen er opdelt i cirka 20 klimazoner og de naturlige ventilationsprincipper er en blanding af ensidet ventilation, tværventilation og opdriftventilation afhængig af bygningens geometri. Bygningen maksimerer brugen af naturlig ventilation så vidt muligt for at reducere energiforbruget.

UBC ASC Web 07
UBC ASC Web 04

Intelligent vinduesstyring integreret i CTS

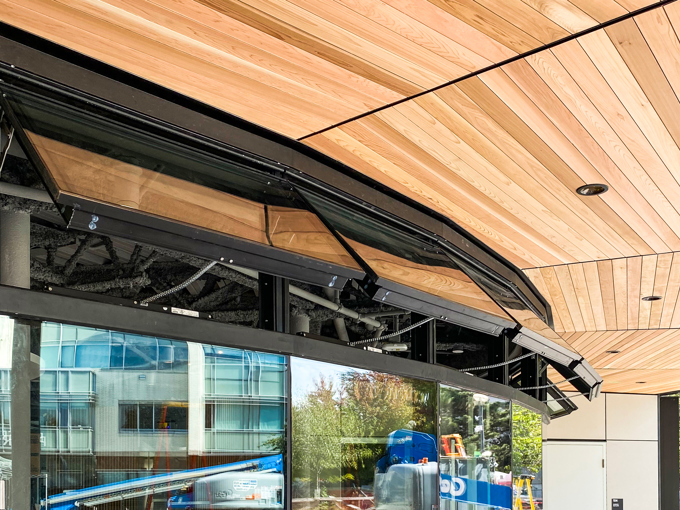

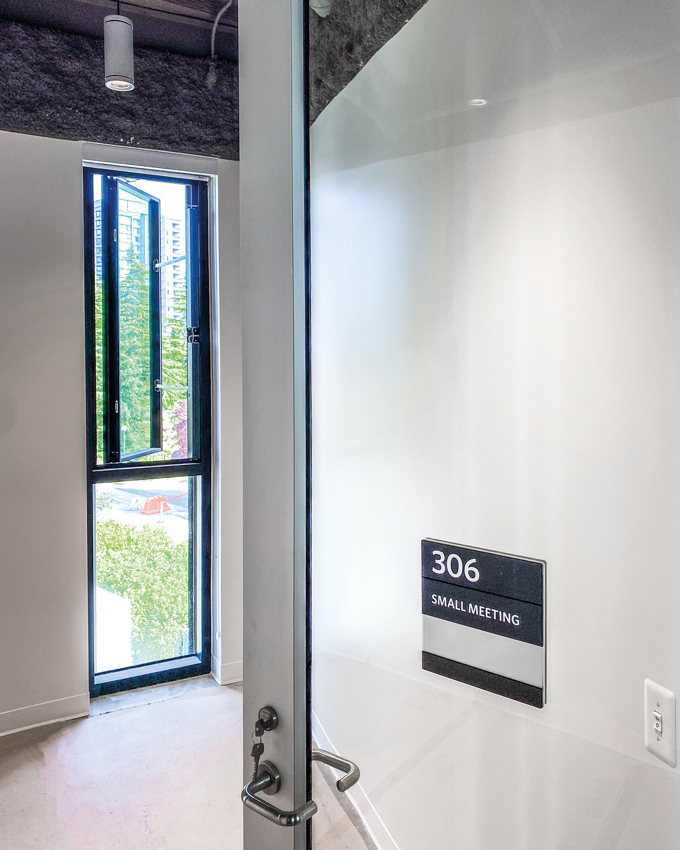

Ca. 100 vinduesmotorer bruges i dette projekt til at sikre komfort ventilation. VELUX har leveret 8 motoriserede ovenlysvinduer, og resten af bygningen har motorer monteret på tophængte og sidehængte vinduer. WindowMaster har leveret alle motorer til facadevinduerne, som inkluderer MotorLink® teknologi, og WindowMaster styrer de otte motoriserede VELUX ovenlys. WindowMasters produkter er fuldt integreret i Delta Controls CTS-anlæg leveret af ESC Automation, som også leverer vejrdata samt indetemperatur og CO2-niveauer til WindowMaster NV Embedded® system. Disse data bruges af NV Embedded® til løbende intelligent styring af ovenlysvinduer og facadevinduer. Løsningen omfatter også betjeningstryk til manuel overstyring, hvilket giver brugerne en mere personlig kontrol. Efter 30 minutter aktiveres den automatiske styring igen. Ved at integrere WCC Plus-panelet med brandsikringssystemet kan der gives et signal, der bekræfter, at de automatiske vinduer er åbne eller lukket.

UBC ASC Web 01
UBC ASC Web 09

Intelligent styring af vinduer: MotorLink®

MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.

Læs mere
Icon Motorlink White Large

UL-certificerede vinduesmotorer sørger for sikkerhed indenfor

Alle produkter fra WindowMaster, der anvendes i UBC Arts Students Centre, er UL 325-certificeret og fungerer som underkomponenter i brandsikringssystemet. 16 af vinduesmotorerne er WMU 831, som anvender naturlige drivkræfter til effektiv udsugning af røg og varme og er en integreret del af brandalarmsystemet i bygningen. Produkterne kommunikerer via strømforsyninger med MotorLink® - en intelligent digital kommunikation fra WindowMaster, som gør det muligt for motorerne og styringerne at kommunikere vigtige oplysninger.

UBC ASC Web 03
UBC ASC Web 02
