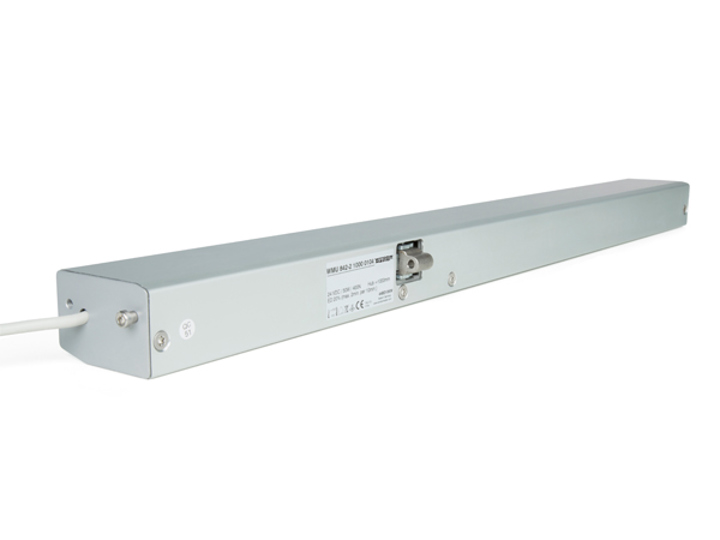

Kædemotor 600N 4A
WMU 864
- Kraftig kædemotor til store og tunge opgaver – et elegant alternativ til en spindelmotor
- Til brand- og komfortventilation
- Til top- og sidehængte vinduer samt pivotvinduer, tagvinduer og tagkupler
Om WMU 864
Hovedfunktioner
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
Brandventilation iht. EN 12101-2
Produktet kan anvendes til brandventilation iht. EN 12101-2 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
Brandventilation iht. B300
Produktet kan anvendes til brandventilation iht. B300 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
±24V Nominel forsyningsspænding
Produktet anvendes med ±24V styringer.
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente digitale kommunikation.
-
Missing DAN trans
Missing DAN trans
Produktdetaljer
Kraftig kædemotor specielt udviklet til store og tunge opgaver – et elegant alternativ til en spindelmotor.
Motoren kan anvendes til både brand- og komfortventilation til top- og sidehængte vinduer samt pivotvinduer, tagvinduer og tagkupler.
Fuld åbning af vinduet på under 60 sek. (afhængig af programmering).
Motoren er EN 12101-2 godkendt med udvalgte profiler, kontakt os for nærmere information.
Beskrivelse
– anvendes med ±24V styringer eller styringer med MotorLink®
– kan anvendes sammen med låsemotor type WMB
– synkronisering af op til 4 vinduesmotorer uden eksternt
synkroniseringsmodul
– ægte possitionstilbagemelding og 3 hastigheder ved
anvendelse af styring med MotorLink®
– soft close-funktion
– indbygget elektronisk overbelastningsbeskyttelse/endestop
– motorelektronik med mikrocontroller
– motoren reverserer til vinduets idealposition for forlængelse af
vinduespakningens levetid
– nem montage
– motorer til USA og Canada er UL-certificerede og leveres uden tilledning
Specifikationer
| Montage | Påbygning |
| Vinduestype | Tophængt Bundhængt Sidehængt Tagkupel Tag Facadevinduer |
| Slaglængdemuligheder | 750mm 1000mm |
| Trykkraft | 600N |
| Trækkraft | 500N |
| Lukke kraft | 3000N |
| Driftshastighed | Programmerbar fra 4mm/s til 13mm/s |
| Lydtrykniveau | ≤35 dBA (driftshastighed: 4 mm/s)dBA ≤43 dBA (driftshastighed: 13 mm/s)dBA |
| Strømforsyning | 24 VDC |
| Strømforbrug | 4 A |
| Nominel forsyningsspænding | 24V DC (max. 10% rippel) |
| Kaplingsklasse | 54 |
| Levetid | Testet med 10.000 åbne- og lukkebevægelser |
| Farvemuligheder | Eloxeret aluminium |
| Materiale | Anodiseret aluminiumshus med zinkkromatpassiveret stålkæde |
| Bestilles separat | Beslag samt standard forlængerkabler type WLL |
Levering inkluderer
Europa: Motor med 5m tilledning USA/Canada: Motor i UL-certificeret version uden tilledning.Relaterede produkter
Intelligent styring af vinduer: MotorLink®
MotorLink® er en kommunikationsteknologi, der muliggør 2-vejsstyring og feedback mellem vinduesmotorer og bygningens CTS-anlæg. Alle WindowMaster-styresystemer kan anvendes med MotorLink® i mange af vores motorer. Klik nedenfor for at få mere at vide og se relaterede produkter.
Læs mere
